По обобщённым данным правоохранительных органов, любой относительно опытный взломщик может открыть окно из ПВХ, где установлена фурнитура со стандартными запорными цапфами, в течение 10-ти минут. В комплекте противовзломной фурнитуры предусматриваются один или несколько мощных зацепов, в которые входит запорная цапфа со шляпкой в виде грибка (рис. 3.3.4.1).

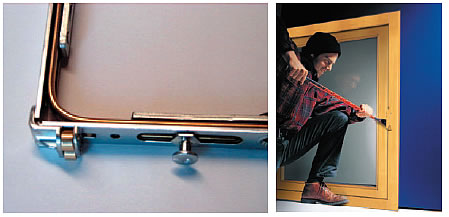

Рис. 3.3.4.1. Зацеп и запорный грибок противовзломной фурнитуры. Система Siegenia FAVORIT. Базовая безопасность

Согласно требованиям общеевропейского стандарта общеевропейского стандарта ENV 1627 – 1630, противовзломная фурнитура дифференцируется по шести классам безопасности (табл. 3.3.4.1). Класс противовзломности комплекта фурнитуры, т. е. степень защищённости помещения от нежелательного проникновения извне при закрытом окне, определяется количеством точек запирания и конструкцией запорных цапф (рис. 3.3.4.2).

Вплоть до последнего времени, повышение класса безопасности окна изготовителями осуществлялось со значительной долей осторожности.

Табл. 3.3.4.1. Требования к фурнитуре различных классов безопасности (стандарт DIN V ENV 1627 – 1630)
1

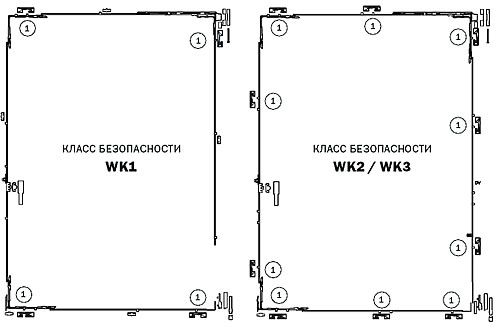

Рис. 3.3.4.2. Комплектация противовзломной фурнитуры различных классов безопасности. Система A 300.
1 — противовзломная цапфа

Прежде всего, в силу определённого дискомфорта при эксплуатации по сравнению со стандартным комплектом. В этом отношении обычная противовзломная фурнитура работает менее плавно, поскольку сложная конструкция противовзломных цапф, изначально предназначаемых для создания препятствий к открыванию, увеличивает эксплуатационные нагрузки трения в механизмах при регулярном открывании окна в обычном режиме.

В современной высокотехнологичной фурнитуре Siegenia-Aubi Titan AF (Титан АФ), эта проблема решена за счёт использования комфортных грибовидных цапф, изготовленных из специальной стали и имеющих возможность вращения вокруг собственной оси (рис. 3.3.4.3).

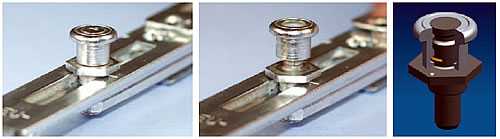

Рис. 3.3.4.3. Противовзломные грибовидные цапфы с возможностью вращения вокруг собственной оси. Система Siegenia-Aubi Titan AF

В соответствии с современная мировая тенденция в конструировании окон, фурнитура Titan AF предполагает возможность повышения степени противовзломности окна в процессе эксплуатации. Это означает, что любое окно, оснащённое такой фурнитурой, при необходимости может быть легко переоборудовано в соответствии требуемым классом противовзломности.

Комфортные грибовидные цапфы Titan AF устанавливаются в стандартной комплектации на всех элементах периметрального механизма. Таким образом, при необходимости повышения класса противзломности уже установленного окна не требуется демонтаж всего периметрального механизма или отдельного элемента с последующей заменой, на которых установлены обычные (не противовзломные) запорные цапфы (см. рис. 3.3.1.2). При модернизации (up-grade) окон, оснащённых Titan AF, замене подлежат только рамные элементы — запорные пластины (рис. 3.3.4.4), заменяемые со стандартного варианта на противовзломный.

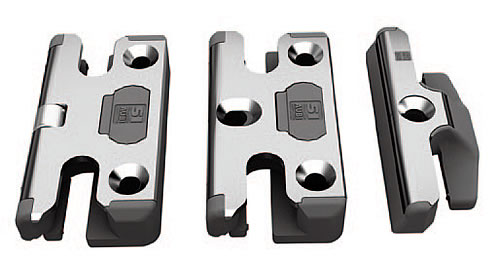

Рис. 3.3.4.4. Рамные элементы Titan AF — запорные пластины, заменяемые при повышении класса противовзломности.
а) и б) противозломные запорные пластины
в) обычная запорная пластина

Как уже отмечалось в разделе 3.2 при длительной эксплуатации окна из ПВХ, в профильных элементах происходит накопление некоторых остаточных деформаций, вызванных температурными напряжениями. Поэтому любая система фурнитуры, предназначенная для дооснащения существующих окон, должна иметь компенсаторы геометрии окна, позволяющие скорректировать прижим створки к раме и обеспечить его равномерность. Запорные цапфы Titan AF позволяют решить эту задачу за счёт саморегулировки под размер межфальцевого расстояния от 10 мм до 15 мм (рис. 3.3.4.5).

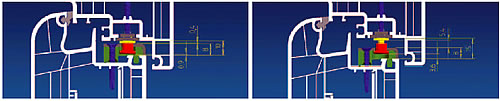

Рис. 3.3.4.5. Саморегулировка запорных цапф для обеспечения равномерного прижима створки к раме. Система Siegenia-Aubi Titan AF
