Конструирование открывающихся элементов панорамного остекления может быть также реализовано при помощи систем фурнитуры для складных конструкций (рис. 3.3.6.1).

Системы складной фурнитуры Siegenia-Aubi FS Portal позволяют создавать тёплые светопрозрачные ограждающие конструкции из ПВХ профиля высотой до 2,3 м и шириной до 6,5 метров свободные от вертикальных импостных профилей.

Система FS-Portal позволяет осуществить различные схемы открывания складного панорамного остекления (рис. 3.3.6.2), при соблюдении следующих технологических ограничений:

• максимальный размер створки — от 330 до 900 мм по ширине; от 840 до 2360 мм по высоте.
• максимальный вес створки — 80 кг
• максимальное количество створок — 7 шт.
• минимальная высота порога (для складных дверей) — 16 мм (рис. 3.3.6.3).

Специальные петли с режимом чистки FS-RS обеспечивают комфортное и безопасное обслуживание складных конструкций с фурнитурой FS-Portal, установленных на верхних этажах здания (рис. 3.3.6.4).

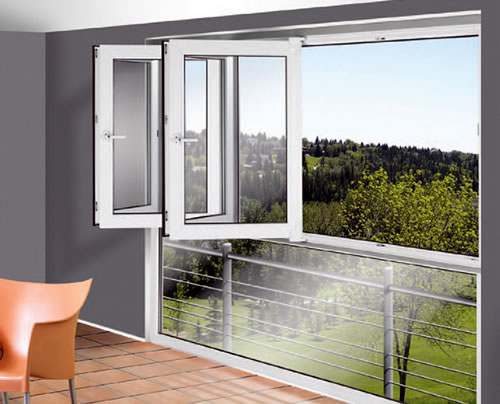

Рис. 3.3.6.1. Складные светопрозрачные конструкции панорамного остекления

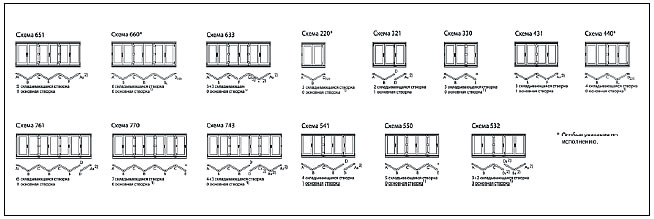

Рис. 3.3.6.2. Схемы открывания окон и дверей, оборудованных складной фурнитурой. Система Siegenia FS PORTAL

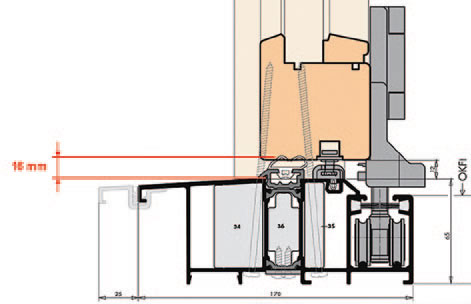

Рис. 3.3.6.3. Технологические требования к установке дверных конструкций, оборудованных складной фурнитурой Siegenia FS PORTAL

Рис. 3.3.6.4. Петли FS-RS с режимом чистки для комфортное и безопасное обслуживание складных конструкций с фурнитурой Siegenia FS PORTAL
