Наряду с открывающимися элементами наружного панорамного остекления, в жилых зданиях могут применяться стандартные дверные блоки с распашным открыванием, изготавливаемые из дверных ПВХ-профилей, конструкция которых была описана в разделе 3.2.2.

Применение специального дверного профиля с элементами дверной фурнитуры предполагает изготовление дверного блока, многократно открываемого-закрываемого в течение дня и обладающего функцией защиты от нежелательного проникновения извне. Стандартный комплект дверной фурнитуры включает в себя специальные дверные петли, рассчитанные на большой вес часто открываемой-закрываемой створки и механизм замка (рис. 3.3.7.1), располагаемый со стороны, противоположной петлевой группе.

Дверные замки производятся на специализированных предприятиях и выполняются из конструктивных деталей с высоким ресурсом работоспособности. Например, крупнейший производитель дверных замков в Европе немецкая компания KFV, которая входит в Siegenia-Aubi Gruppe, проверяет всю свою продукцию минимум на 250 000 открываний.

Самую простую конструкцию имеют замки, обеспечивающие запирание в одной точке. В специализированной литературе такие замки называются однозапорными. Весь механизм замка расположен в одном корпусе. Запирание производится при помощи замкового ригеля (засова). При отрытом ригеле дверь фиксируется в прикрытом положении фалевой или роликовой защелкой. В некоторых моделях применяется только один их этих элементов: ригель или защелка. Такой вариант замков обычно используется для межкомнатных дверей. Управление замком осуществляется нажимной ручкой (нажимным гарнитуром), профильным цилиндром или бородковым ключом.

Конструкция замков для входных дверей является более сложной, поскольку наряду с функцией запирания, они выполняют функцию защиты от взлома. В таких замках применяются более качественные материалы с повышенными прочностными характеристиками, а также специальные конструктивные решения, предотвращающие вскрытие замка разрушающими и неразрушающими (манипулятивными) методами.

К мерам такого типа относятся защита запирающих ригелей от перепиливания (за счет использования закаленной стали) и повышенная секретность запирания за счет использования цилиндрового механизма с ключом.

Замки для входных дверей могут выполняться в однозапорном и многозапорном вариантах. Многозапорная система предполагает одновременное включение в работу нескольких запорных механизмов по всей высоте двери и обеспечивает самую высокую степень защиты от взлома.

В многозапорном замке, корпуса нескольких замков (центрального и двух дополнительных) располагаются на специальном дверном приводе, состоящем из неподвижной металлической шины и двух подвижных тяг (верхней и нижней), располагаемых под ней (рис. 3.3.7.2). Корпус центрального замка неподвижно установлен на металлической шине по центру запорной стороны двери, а корпуса дополнительных замков, каждый из которых имеет один или два ригеля специальной формы — неподвижно на этой же шине, соответственно выше и ниже центрального замка. В конструкции противовзломных дверных замков применяются цилиндрические и крюкообразные замковые ригели (рис. 3.3.7.3), количество и форма которых выбирается в соответствии с проектируемой степенью защиты от взлома.

При повороте ручки нажимного гарнитура (или ключа в профильном цилиндре), располагаемого на центральном замке, подвижные тяги приводятся в движение. Движение от верхней и нижней подвижных тяг, в свою очередь, передается на механизмы дополнительных замков. Таким образом, при повороте ключа в центральном замке происходит одновременное запирание нескольких ригелей, обычно выполняемых из закаленной стали. Усилие при повороте ключа многозапорного замка может быть облегчено за счет мультипликатора, встраиваемого в центральный замок. Так, в системе KFV при повороте ключа встроенный мультипликатор облегчает усилие в 10 раз.

В зависимости от назначения помещения и предъявляемых требований безопасности и комфорта, многозапорные системы могут иметь различное исполнение. В частности, в многозапорные замки KFV может быть интегрирован дополнительный блокиратор открытия двери со стопорной скобой. Этот механизм является более надежной альтернативой традиционной металлической цепочке. Также многозапорные системы KFV могут оснащаться специальным электроприводом в компактном корпусе (сиcтема Genius, см. 113 раздел 6), закрепляемом на верхней шине (рис. 3.3.7.2).

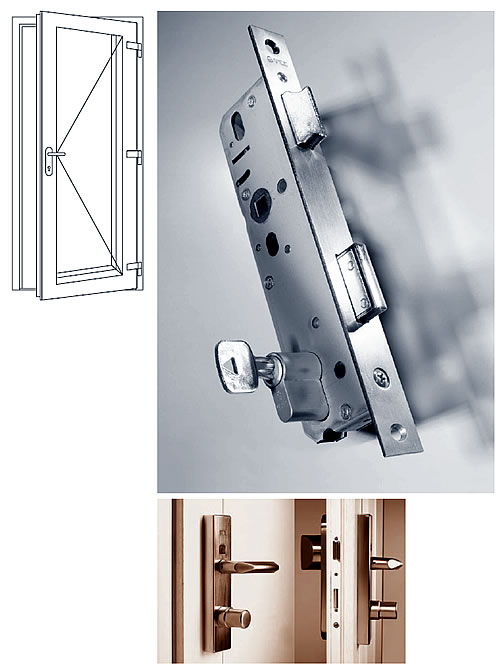

Рис. 3.3.7.1. Замковая группа дверной фурнитуры

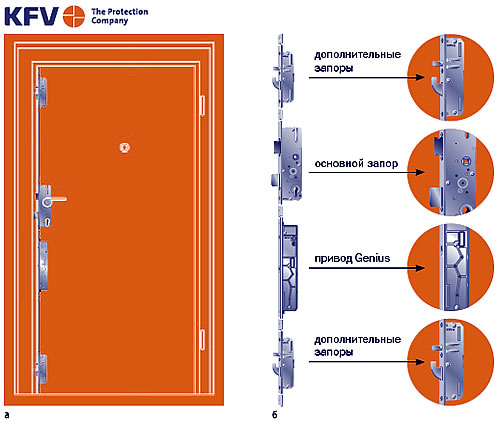

Рис. 3.3.7.2. Конструкция многозапорного дверного замка (KFV AS 2600 EA). а) с ручным управлением б) с управляющим электроприводом 1 — основной запорный механизм 2 — дополнительный запорный механизм 3 — управляющий электропривод (система Genius)

На двери запасных и эвакуационных выходов должны устанавливаться замки с функцией «антипаники» для обеспечения быстрого и беспрепятственного выхода людей из помещения при возникновении внештатной ситуации (при пожаре, задымлении и т.п). Система состоит из замка все запоры которого открываются из закрытого положения за пол-оборота ключа или нажатия ручки, и самой ручки клавишного или нажимного типа.

Система приводится в действие при минимальных усилиях, без ключа или других специальных средств и предварительного ознакомления с работой устройства простым нажатием на горизонтальную штангу, установленную на внутренней поверхности полотна двери эвакуационного выхода. Дверь, оснащенную системой антипаники, легко могут открыть как взрослые, так и пожилые люди, дети и инвалиды.

Существует несколько вариантов доступа в помещение через такую дверь снаружи: Функция В — если дверь была закрыта на ключ, то после выхода из помещения, вход снаружи возможен только нажатием на дверную ручку после отпирания двери ключом. Если предварительно ключом был открыт ригель замка, то вход снаружи возможен при нажатии на ручку. Функция С — после выхода из помещения через дверь вход снаружи возможен только при нажатии на ручку после отпирания двери ключом. Функция D — снаружи вход возможен только с помощью ключа. После выхода через дверь (разблокировки замка) дверь можно открывать снаружи и изнутри нажатием на дверную ручку. Функция E — только для дверей, в которой установлен профильный цилиндр с постоянным ключом (так называемый Кнауф-цилиндр) или ненажимная ручка. Открывание снаружи возможно только ключом.

В России изготовление дверных конструкций, оборудованных системами антипаники, регламентируется требованиями ГОСТ 52750-2007, ГОСТ 5089-2003 и 538-2001, однако в основном системы различают по соответствию европейским нормам. В жилых зданиях, где вероятность возникновения экстренной ситуации маловероятна, применяются дверные замки, соответствующие стандарту EN 179.

Рис. 3.3.7.3. Варианты дополнительных запоров в многозапорных замках (система KVF)
