При конструировании приводных систем управления механизмами периметральной фурнитуры, как правило, разрабатывается два направления:

• открывание окна для проветривания в различных режимах при нормальной эксплуатации и
• максимально возможное аварийное открывание окна для осуществления интенсивной вентиляции при возникновении внутри здания сильного задымления и/или загазованности.

Соответственно, как непосредственно электропривод, так и встраиваемый в него микропроцессорный элемент должны быть сконструированы для осуществления какой-либо одной функции — только проветривания или только дымоудаления, или иметь возможность осуществлять обе функции.

Наиболее наглядной иллюстрацией этого тезиса служат мощные пневматические приводы, применяемые для открывания больших противодымных люков на крышах промышленных зданий и торговых комплексов. При получении сигнала о возникновении задымления в производственном помещении такой привод мгновенно «выстреливает», резко откидывая люк на угол от 90° до 180°. Обратное закрывание конструкций, оборудованных пневмоприводами, осуществляется только вручную при выходе человека на крышу после успешной ликвидации пожара. При этом очевидно, что подобные конструкции совершенно не предназначены для использования в системах управляемого проветривания, а предназначены исключительно для осуществления функций удаления дыма и ядовитых газообразных продуктов горения.

В оконных конструкциях жилых зданий, как правило, применяются электрические приводы, относительно плавно открывающие створку на заданный угол. Независимо от производителя системы фурнитуры и самого электропривода, в таких автоматизированных системах привод является неотъемлемым конструктивным элементом окна — закрепляется на профильных элементах и непосредственно связывается с управляющими механизмами фурнитуры.

Привод для проветривания может быть установлен непосредственно в ручке стандартного комплекта фурнитуры. Примером такого решения может служить электромеханическая ручка SIEGENIA-AUBI МН10 (рис. 6.1.1.4), в стан- дартной комплектации управляемая сигналом с простого пульта дистанционного управления или настенного выключателя.

Электроручка MH10 устанавливается в комплект фурнитуры Siegenia-Aubi (см. раздел 3.3) — Titan AF, Favorit, Titan iP или A300 на створки весом до 80 кг и реализует четыре режима автоматического открывания — наклон, откидывание, параллельное выставление и поворот (последний в ручном режиме) (см. рис. 6.1.1.4).

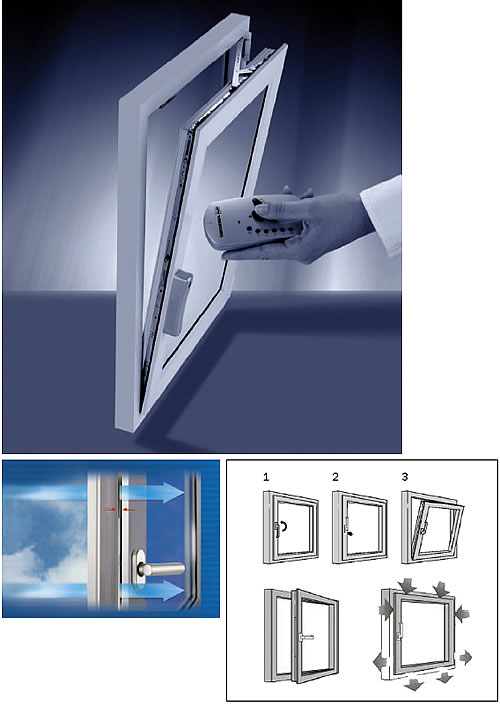

Рис. 6.1.1.4 Электромеханическая ручка SIEGENIA-AUBI SI-Motion МН 10. Внешний вид и возможные режимы открывания окна — наклон, поворот и параллельное выставление

Привод MH10 подсоединяется к сети через блок питания 24V DC/ 1A. Электрический кабель прокладывается внутри оконного профиля через камеры или во внутреннем фальце створки между профилем створки и стеклопакетом (рис. 6.1.1.5). Электроручка может быть установлена после монтажа всех элементов комплекта поворотно-откидной фурнитуры в цеху на вновь изготавливаемых окнах, а также непосредственно на строительном объекте на существующих окнах, оснащённых фурнитурой Siegenia-Aubi. При дооснащении существующих окон электроприводом MH10, необходима переустановка стеклопакета.

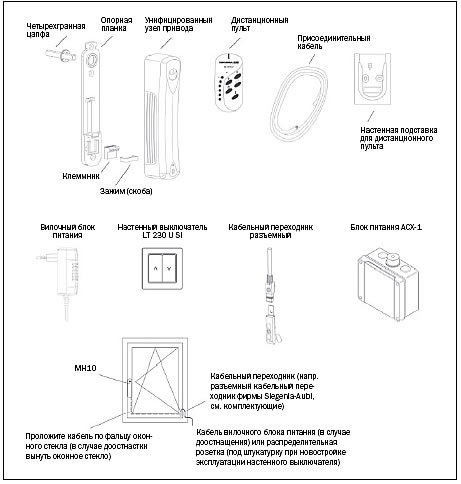

Рис. 6.1.1.5 Комплектация электропривода MH10 (электроручки) и схема подключения к электросети

Управление режимами открывания окна осуществляется путём нажатия соответствующих клавиш непосредственно на управляющей панели привода, на ИК-пульте или на электровыключателе (рис. 6.1.1.6). Основным рабочим режимом привода MH10 является режим 10-минутного залпового проветривания. При получении соответствующего сигнала с пульта, створка окна приводится в положение наклона и через десять минут автоматически закрывается.

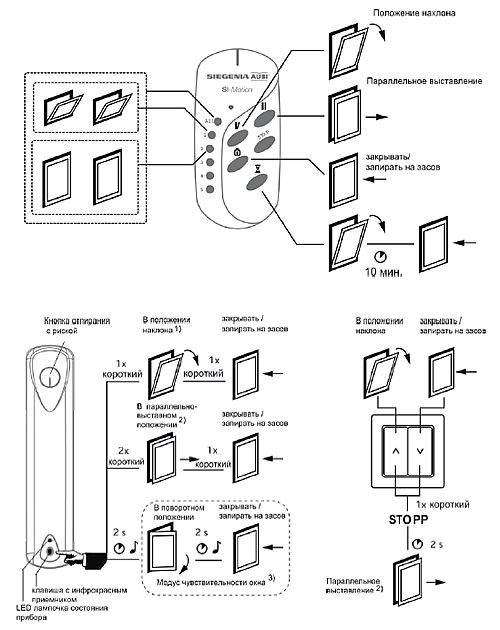

Рис. 6.1.1.6 Управление режимами открывания окон, оснащённых электроручкой MH10

Привод MH10 может устанавливаться на несколько рядом стоящих окон. При этом возможны индивидуальная (одно окно) и групповая (несколько окон, объединенных в функциональные группы) схемы управления. Макси- мальное количество групп окон, управляемых с одного пульта — 5.

Конструктивное совмещение управляющего привода с электроручкой предполагает, что в качестве основного рабочего элемента, удерживающего окно в режиме наклона, используется специальный ножничный кронштейн (ножницы) «7Z» (семь зет) наклонно-поворотной фурнитуры. Это накладывает ограничения на максимально возможный угол открывания окна — в этом случае он будет стандартным — порядка 10 – 15°, а также на массу и габаритные размеры створки.

Таким образом, привод MH10 может быть использован как управляющий элемент комфортного проветривания для стандартных окон, однако малоэффективен в большеразмерных открывающихся элементах панорамного остекления.

Как элемент аварийной защиты при возникновении задымления и загазованности, привод МН10 имеет достаточно ограниченные возможности. Он может быть использован в соответствующих интегрированных системах для частного малоэтажного строительства, описываемых в разделе 6.2.

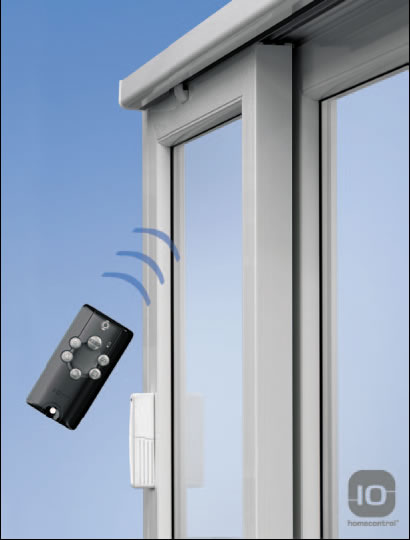

Для открывания больших и тяжёлых створок панорамного остекления в системах параллельно-сдвижной фурнитуры используется привод MHS400, осуществляющий сдвиг створок весом до 400 кг (рис. 6.1.1.7). Является универсальной системой, используемой независимо от марки и производителя механизмов фурнитуры.

Рис. 6.1.1.7 Электрическая портальная система SIEGENIA-AUBI МНS400
