К группе «оконных проветривателей» относятся устройства, выпускаемые под торговой маркой АЭРОМАТ (AEROMAT) (рис. 6.1.2.3), с высотой корпуса прибора 80, 100 и 150 мм и соответственно маркируемые как АЭРОМАТ-80; АЭРОМАТ-100 и АЭРОМАТ-150. При помощи приборов такого типа осуществляется регулируемый приток воздуха через пластиковое окно, за счёт чего обеспечивается долговременное контролируемое проветривание помещений.

Движение воздуха в приборе АЭРОМАТ 80 может осуществляться только за счёт естественной разницы давлений внутреннего и наружного воздуха, поэтому для его эффективного функционирования рекомендуется наличие принудительной вытяжной вентиляции. Прибор осуществляет функцию только притока.

Наружный воздух попадает в приборы через отверстия (поз. 3 рис. 6.1.2.3), после чего проходит через звукопоглотитель, попадая затем в помещение через вентиляционную решётку (поз. 4). Решётка открывается и закрывается вручную при помощи рычага (поз. 2), к которому для удобства может быть подведен ручной привод дистанционного открывания (штанга).

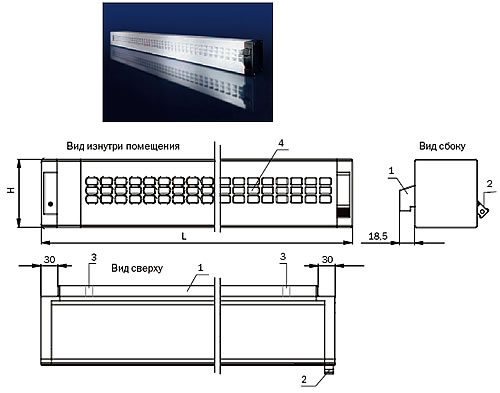

Рис. 6.1.2.3. Внешний вид и принципиальная схема проветривателей типа АЭРОМАТ.
1 — наружный козырёк
2 — рычаг для открывания закрывания клапана
3 — отверстия для входа наружного воздуха
4 — внутренняя вентиляционная решётка
Н — высота корпуса прибора

Движение воздуха в приборах АЭРОМАТ 100 и АЭРОМАТ 150 происходит по аналогичной схеме и может осуществляться, в зависимости от комплектации, как за счёт устройств механического побуждения — электровентиляторов, так и за счёт разницы давлений. Управление приборами — ручное, при помощи регулировочного рычага или электромеханическое в приборах с вентиляторами. Приборы АЭРОМАТ 100 и АЭРОМАТ 150 могут осуществлять функции притока и вытяжки.

Приборы АЭРОМАТ 100 и АЭРОМАТ 150, оборудуются осевым вентилятором и имеют встроенную управляющую плату, что позволяет их использование в комплексных интегрированных системах «умного дома».

Оконные провериватели могут быть установлены в пределах оконного проёма в трёх основных положениях (рис. 6.1.2.4):

1. горизонтально в проёме над (под) оконным блоком как независимый конструктивный элемент;
2. горизонтально в пределах оконного блока как элемент заполнения рамы;
3. горизонтально в пределах оконного блока — в раму (при глухом остеклении) или в створку совместно со стеклопакетом.

В местностях с холодным зимним климатом, к которым относится большая часть территории Российской Федерации, оконные проветриватели рекомендуется устанавливать в верхней части окна. Благодаря такому расположению происходит постепенное перемешивание холодного воздуха, поступающего снаружи с более легким теплым внутренним воздухом помещения. Таким образом, исключается образование холодной воздушной прослойки у пола.

Оконный провериватель АЭРОМАТ-ВТ (AEROMAT VT), предназначен для размещения в области подоконника (рис. 6.1.2.5) или в верхней части оконного проёма непосредственно над рамой. Прибор может выдерживать вес вышестоящих конструкций до 1000 кг, что делает его привлекательным для использования в конструкциях крупноформатного панорамного остекления. АЭРОМАТ-ВТ обеспечивает контролируемый приток воздуха с бесступенчатой регулировкой. Прибор осуществляет функцию притока и вытяжки. Движение воздуха в приборе может осуществляться, в зависимости от комплектации, как за счет устройств механического побуждения — электровентиляторов, так и за счёт естественной разницы давлений.

На базе АЭРОМАТ-ВТ можно создавать различные модификации. Например, объединять два прибора в одном корпусе. При этом общая высота конструкции увеличивается в два раза. Такой проветриватель называется АЭРОМАТ-ВАРИО (AEROMAT VARIO). Он может оснащаться рекуператорами и различными фильтрами, а также работать на приток и вытяжку одновременно.

Важнейшим преимуществом проветривателя АЭРОМАТ-ВТ по сравнению с другими проверивателями класса АЭРОМАТ с вентиляторами, является очень низкий уровень собственного шума за счёт использования тангенциального вентилятора. Встроенная управляющая плата с широкими функциональными возможностями позволяет использовать этот проветриватель в различных интегрированных системах «умного дома».

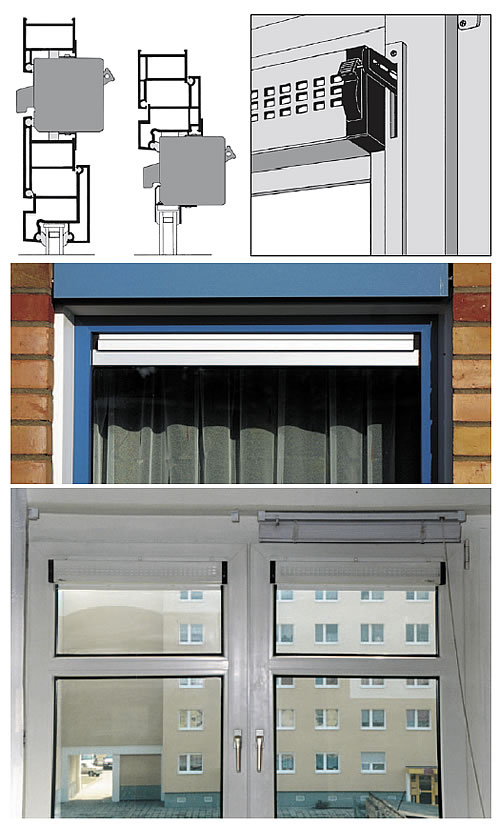

Рис. 6.1.2.4. Варианты монтажа проветривателей типа АЭРОМАТ. Внешний вид с фасада и в интерьере
