Разработка объёмно-планировочного решения индивидуального жилого или отдельной планировочной ячейки — квартиры, в многоквартирном здании предусматривает чёткое разделение планировочной структуры на несколько самостоятельных зон, объединяющих помещения по фукциональному назначению и характеру выполняемых бытовых процессов.

Функциональное зонирование жилого пространства предполагает разделение помещений на две основные группы, дифференцируемые по характеру использования — жилые помещения (личные жилые комнаты и общесемейные комнаты) и подсобные помещения (помещения для личной гигиены, хозяйственные, коммуникационные и помещения для хранения вещей). В отдельную функциональную группу, характерную для индивидуального дома, могут быть вынесены рекреационные зоны, предназначенные для отдыха или занятий спортом.

При проектировании автоматически управляемых светопрозрачных конструкций с изменяемыми свойствами и разработки интегрированных интеллектуальных систем для всего дома, принципиально важно дифференцирование применяемых устройств по функциональным группам, контролирующих определённые зоны жилого здания.

Так в жилых зонах и рекреационных помещениях принципиально важным является использование устройств, контролирующих температуро-влажностные параметры и качественный состав внутреннего воздуха. В рекреационных зонах с большими площадями панорамного остекления (веранды, зимние сады и др.) должны использоваться устройства дополнительной солнцезащиты и интенсивной вентиляции в летнее время. Для помещений хозяйственного назначения — кухонь, кладовых, ремонтных мастерских и др. требования комфортности микроклимата вторичны, а основным фактором,отслеживаемым автоматизированными системами, являются параметры эксплуатационной безопасности — вероятность утечки природного газа, возникновение задымления и др. При этом очевидно, что независимо от функционального зонирования, для всего здания в целом должны контролироваться функции антикриминальной защиты и энергосбережения.

Комплексное оборудование светопрозрачных конструкций жилого дома интеллектуальными автоматизированными системами должно обеспечивать основные принципы современной архитектуры, развивающие идеи Ле Корбюзье и отражающие философию жилья как места свободы личности и бытового благополучия семьи как социальной ячейки общества.

Исходя из этих условий, единая архитектурно-планировочная концепция «умного дома» должна быть выстроена с соблюдением определённой группы требований, выполняемых одновременно и учитываемых при разработке проекта светопрозрачных конструкций. А именно:

• удобство эксплуатации и надёжность конструкций здания;
• комфортный микроклимат внутреннего пространства;
• экологическое единство здания и окружающей среды;
• энергосбережение и использование альтернативных источников энергии;
• антикриминальная и противоаварийная защита.

Разработка системного решения управляемой наружной оболочки жилого дома производится в несколько этапов.

Исходные условия формулируются на стадии проработки композиционного решения фасадов и поэтажных планов. В качестве единого стартового условия предполагается, что в здании будут установлены светопрозрачные конструкции, выполненные на основе современных профильных систем с соблюдением всех требуемых технологических параметров в части прочностных свойств и долговечности, а также тепловой и внешней акустической защиты. Все створки оконных блоков должны быть запроектированы в открывающемся варианте с оснащением противовзломной фурнитурой, как минимум класса WK1 (см. раздел 3.3). Все оконные блоки должны быть оборудованы приточными устройствами для осуществления минимальной приточной вентиляции в отсутствии человека (см. раздел 6.1.2).

При разработке композиционного решения фасада учитываются специальные требования к окнам помещений, где существует наибольшая вероятность нахождения людей. В этой связи, как минимум одно из окон в помещениях спален и кухни и, как минимум, два окна в общих комнатах, должны рассматриваться как путь аварийной эвакуации из здания в экстренных случаях. Одна из открывающихся створок в таких окнах должна иметь габаритные размеры, достаточные для выхода человека через окно в случае возникновения пожара, наводнения, завалов, вызванных ураганом или землятресением, а также всех других экстренных случаев, когда основной эвакуационный путь через входы и выходы в здание оказывается отрезанным. При этом предполагается, что все другие помещения здания, особенно потенциально опасные с точки зрения возникновения пожара (кладовые, мастерские, гараж и т.п), в которых не нормируются условия естественной освещённости, должны иметь аварийные выходы на улицу или во внутренние коридоры дома через двери, не блокируемые в экстренных случаях. Все остальные оконные блоки здания, не рассматриваемые с точки зрения эвакуации, должны иметь открывающиеся створки, доступные для периодического мытья при загрязнении.

На рис. 6.3.1 приведён пример оснащения индивидуального жилого дома ин- тегрированными автоматизированными устройствами и системами предпри- ятия SIEGENIA-AUBI, конструктивные решения и принцип действия которых были рассмотрены в разделах 6.1 и 6.2.

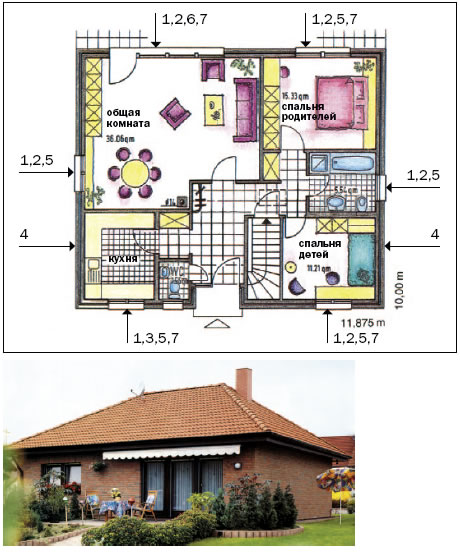

Рис. 6.3.1. Общая архитектурно-планировочная концепция «умного дома». Пример оснащения индивидуального жилого дома интегрированными автоматизированными устройствами и системами
1 — оконными клапаны для осуществления минимальной приточной вентиляции с естественным побуждением
2 — система радиосигнализации FunkeSensorik в комплектации взлом (нарушение герметичности) + датчик разбития стекла
3 — система радиосигнализации FunkeSensorik в комплектации: взлом (нарушение герметичности) + датчик разбития стекла + датчик утечки природного газа
4 — пристенный проветриватель для осуществления дополнительной децентрализованной вентиляции
5 — оконный привод МН10 для 10-минутного залпового проветривания
6 — привод МНS400 для патио-дверей панорамного остекления
7 — большие открывающиеся створки окон для аварийной эвакуации

На первом этапе выбора автоматизированных систем производится выбор решений в части управления параметрами микроклимата. При этом определяются внешний уровень экологической загрязнённости и степень риска в части несанкционированного доступа. Если оба указанных показателя или какой-либо один из них оказываются высокими (экстремальные эксплуатационные условия), в качестве базового режима вентиляции здания эффективно использование проветривания при помощи автоматически управляемой системы приточных и вытяжных проветривателей (см. разделы 6.1.2 и 6.2.2). Если указанные выше параметры незначительны (нормальные эксплуатационные условия), то проветриватели могут быть задействованы в качестве дополнительного устройства децентрализованной приточной вентиляции, используемого в зимнее время (в случае обмерзания фурнитуры при открывании), а также в кратковременный весенне-летний период при появлении аллергенной пыльцы растений.

Для использования в качестве дополнительной вентиляции проветриватели устанавливаются в помещениях спален, где существуют наиболее высокие требования к качеству приточного воздуха и необходимость адаптации режимов вентиляции к потребностям конкретного человека. Кроме того, приточно-вытяжной проветриватель (или группа проветривателей) может быть установлен на кухне для осуществления дополнительной интенсивной вентиляции при случайном незначительном технологическом загрязнении (подгорание пищи) или незначительной утечке природного газа. Выбор типа проветривателя (оконный или пристенный) определяется композиционным решением фасада и интерьеров (рис. 6.3.2) , а также планируемой интенсивностью дополнительного воздухообмена.

Рекреационные помещения с панорамным остеклением (рис. 6.3.3) оборудуются системой интенсивной дополнительной вентиляции Si-WIga-Bus System на основе проветривателей и устройствами солнцезащиты, предохраняющими помещения от избыточного солнечного перегрева в летнее время.

На втором этапе проектирования автоматизированных систем производится выбор комплектации охранно-аварийных систем и задание режимов открывания оконных створок. Независимо от вида помещений, их характера расположения в здании и общих эксплуатационных условий, все оконные блоки, входящие в состав наружной оболочки дома, оборудуются системой радиосигнализации FunkeSensorik (см. раздел 6.2.1) в комплектации, необходимой для осуществления контроля над несанкционированным доступом - нарушение герметичности окон + датчик разбития стекла. В помещениях, где существует наибольшая вероятность возникновения пожара (спальни, кухни), а также на основных эвакуационных путях (лестницах) устанавливаются интегрируемые датчики задымления (рис. 6.3.4). В помещении кухни, а также в подсобном помещении с установленным газовым котлом (АОГВ), система FunkeSensorik дополнительно оснащается датчиком, регистрирующим утечку природного газа.

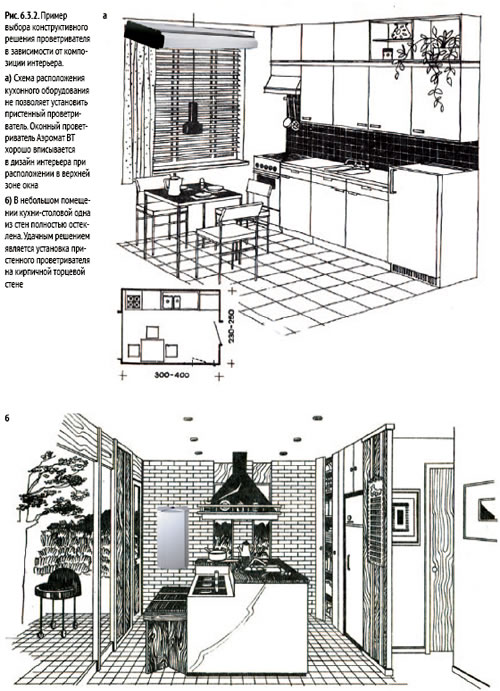

Рис. 6.3.2. Пример выбора конструктивного решения проветривателя в зависимости от композиции интерьера.
а) Схема расположения кухонного оборудования не позволяет установить пристенный проветриватель. Оконный проветриватель Аэромат ВТ хорошо вписывается в дизайн интерьера при расположении в верхней зоне окна
б) В небольшом помещении кухни-столовой одна из стен полностью остеклена. Удачным решением является установка пристенного проветривателя на кирпичной торцевой стене

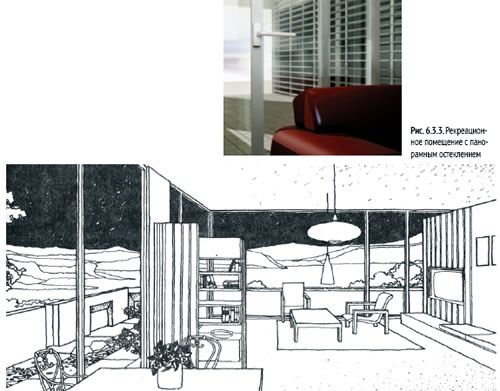

Рис. 6.3.3. Рекреационное помещение с панорамным остеклением

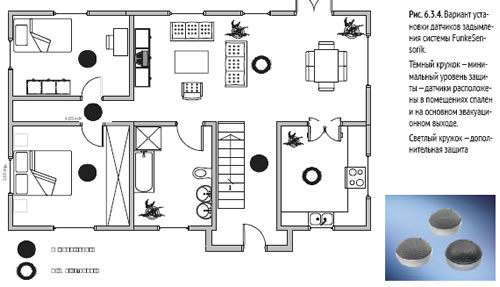

Рис. 6.3.4. Вариант установки датчиков задымления системы FunkeSensorik. Тёмный кружок — минимальный уровень защиты — датчики расположены в помещениях спален и на основном эвакуационном выходе. Светлый кружок — дополнительная защита

На третьем этапе разработки систем автоматизации светопрозрачных конструкций рассматриваются вопросы повышения комфортности управлением окнами. Поворотно-откидные окна спален, общих комнат, кухонь и санузлов оборудуются приводом МН10 (см. раздел 6.1.1) для осуществления режима периодического залпового проветривания, а тяжёлые наклонно-сдвижные створки патио-дверей в остеклённые рекреационных помещениях — приводом MHS 400.

Окна с фрамужным открыванием, непрямоугольные поворотно-откидные окна и фрамуги, а также мансардные окна в наклонной кровле оборудуются цепными или реечными приводами (см. раздел 6.1.1), подбираемыми в зависимости от массы створки и необходимого угла открывания (рис.6.3.5).

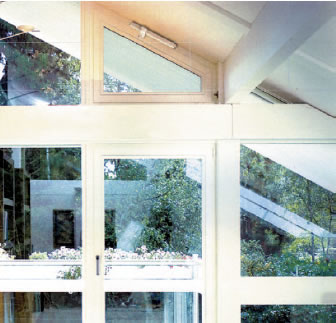

Рис. 6.3.5. Фрамужное окно верхнего света трапецевидной формы с установленным цепным приводом
