Выбор геометрических параметров усиливающего (армирующего) вкладыша профилей рамы и створки (формы сечения и толщины стенок) производится путём математического и экспериментального моделирования на стадии разработки профильной системы с учётом сложного характера пространственной работы этих элементов под действием температурных напряжений.

Армирующий вкладыш, предназначенный для восприятия этих напряжений, должен быть точно зафиксирован в оконном профиле таким образом, чтобы обеспечить совместную работу ПВХ и стали. Технически это осуществляется за счёт специальных внутренних выступов в основной камере (см. рис. 3.2.2.1) и дополнительного закрепления саморезами с шагом 25 – 30 см в белых профилях; и 20 – 25 см — в цветных (окрашенных в массе) профилях.

Следовательно, при изготовлении ПВХ-окна принципиально важным является использование фирменных артикулов армирующих вкладышей, точно соответствующих артикулам ПВХ-профилей, в которые они устанавливаются. При нарушении этого условия (неплотно закреплённое армирование) происходит нарушение расчётной схемы, предусмотренной на стадии проектирования системы, а работа окна под действием эксплуатационных температурных нагрузок становится непредсказуемой вплоть до выхода из строя (рис. 3.2.3.3).

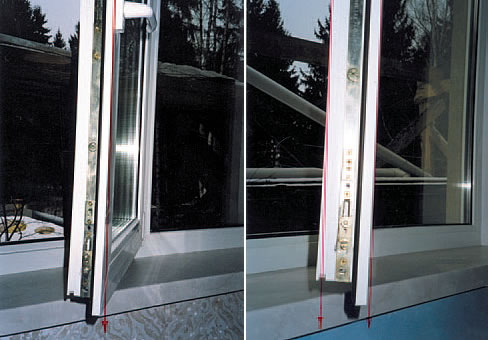

Рис. 3.2.3.3. Необратимые деформации профильных элементов оконного блока
Необратимые деформации профильных элементов оконного блока

Помимо требуемых статических характеристик, стальной армирующий вкладыш ПВХ-профиля должен иметь качественное коррозионно-устойчивое цинковое покрытие. Согласно требованиям стандарта DIN EN 10147, плотность цинкового покрытия армирующего вкладыша должна составлять 100 г/м2.

Коррозия армирующего вкладыша ПВХ-профилей может возникнуть при некотором неблагоприятном сочетании температуры, влажности и химического состава воздуха, вследствие попадания внутрь основной камеры парообразной влаги, мигрирующей изнутри помещения в зимнее время. Проникновение водяного пара происходит по контуру отверстий в месте установки саморезов, за счёт которых осуществляется крепление к профилю элементов фурнитуры и непосредственно армирующего вкладыша (рис. 3.2.3.4). За счёт перепадов температуры и относительной влажности в околооконном пространстве и непосредственно в элементах окна, на армирующем вкладыше выпадает конденсат; после чего влага испаряется и мигрирует внутрь помещения, выпадая опять же в виде конденсата на поверхности профилей, стекла и оконных откосов, температура которых ощутимо ниже температуры воздуха в центре помещения.

В зависимости от реального качества цинкового покрытия, коррозия армирующего вкладыша может проявиться на протяжении первого же осенне-зимнего сезона с момента установки окна. Первыми внешними признаками являются вытекание ржавой воды из-под петлевой группы фурнитуры и ржавый осадок на профиле вблизи импостных соединителей. В дальнейшем (особенно в помещениях с повышенной влажностью) возможно появление ржавого налёта по всей поверхности окна изнутри помещения (рис. 3.2.3.5).

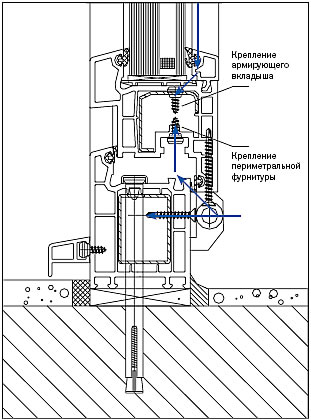

Рис. 3.2.3.4. Схема миграции парообразной влаги в основной камере ПВХ-профиля
Схема миграции парообразной влаги в основной камере ПВХ-профиля

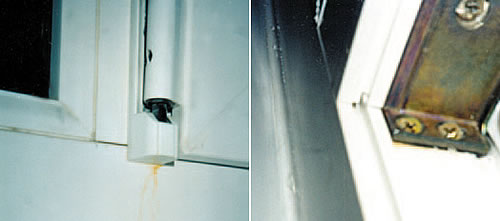

Рис. 3.2.3.5. Внешние признаки коррозии армирующего вкладыша в окне из ПВХ
Внешние признаки коррозии армирующего вкладыша в окне из ПВХ
