При изготовлении окна для обеспечения возможности соединения профильных заготовок между собой в углах при помощи сварки, армирующий вкладыш для рамы и створки отрезается на 10 мм короче ПВХ-профиля, в который он вставляется. За счёт этого обеспечивается расстояние в 5 мм по краям нарезанного на заготовки оконного профиля, технологически необходимое для соединения заготовок между собой при помощи сварки (рис. 3.2.3.6).

Таким образом, в углах армирующий вкладыш отсутствует и, соответственно, не участвует в работе: температурные напряжения воспринимаются исключительно профильными элементами, сваренными между собой. Соответственно, прочность углов практически полностью зависит от прочности сварного шва, в основном обеспечиваемой за счет толщины наружных стенок профиля по всему периметру его поперечного сечения и непосредственно качества материала профиля (рис. 3.2.3.7).

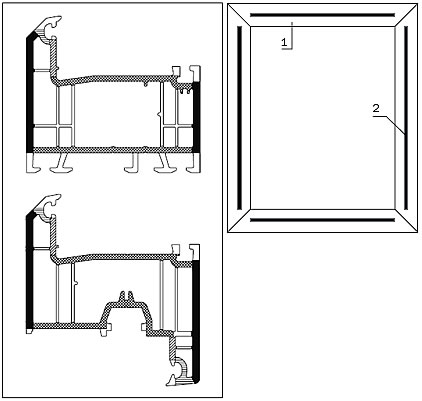

Рис. 3.2.3.6. Схема установки армирующего вкладыша в рамных и створочных элементах оконного блока из ПВХ.
1 — ПВХ-профиль рамы (створки)
2 — армирующий вкладыш

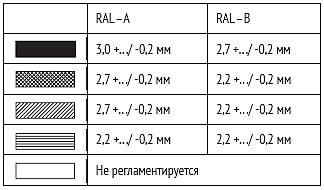

Рис. 3.2.3.7. Требования к жёсткости сечения рамных и створочных профилей из ПВХ в соответствии немецким промышленным стандартом RAL
